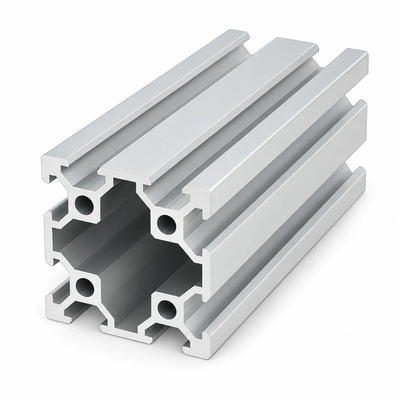

อลูมิเนียมโปรไฟล์ 40x40mm V-Slot
ซีรีส์ 20 · V-Slot
เลือกสเปกของคุณ
ชิ้นส่วนในชุด
จำนวนที่แสดงคือจำนวนต่อชุดหนึ่งชุด
ข้อมูลจำเพาะ
- หน้าตัด
- 40x40 mm
- ซีรีส์
- 20
- ชนิดร่อง
- V-Slot
- ความกว้างร่อง
- 6 mm
รับน้ำหนักสูงสุด (โครง 1×1 ม. แอ่นไม่เกิน 1 มม.)
| รับแรงเฉพาะจุด (Point Load) | รับแรงกระจาย (Distributed Load) | |
|---|---|---|
| 99 kg | 158 kg |
รายละเอียดสินค้า
อลูมิเนียมโปรไฟล์/Aluminum profile ขนาดหน้าตัด 40x40 มม. V-Slot สีเงิน / สีดำ ความยาวเต็มเส้น 6 เมตร สามารถสั่งตัดได้ตามความยาวที่ต้องการไม่ต้องซื้อทั้งเส้น จำหน่ายอลูมิเนียมโปรไฟล์ 40x40 มม. V-Slot ชุบผิวอโนไดซ์สีเงิน / ดำใช้อุปกรณ์เสริมร่วมกับอลูมิเนียมโปรไฟล์ซีรีย์ 20 มม. T-Nut และ V-Slotนิยมใช้ทำเสาหรือคานสำหรับโครงสร้างชุดเคลื่อนที่ ที่ต้องรับโหลดสูง ความยาวสูงสุด 6 เมตรสินค้าผลิตจากโรงงานในประเทศไทยของเราเองได้มาตรฐาน ISO ใช้งานร่วมกับอุปกรณ์เสริมทั่วไปได้ไม่มีขั้นต่ำในการสั่งซื้อ สามารถสั่งซื้อได้ทั้งเส้นเต็ม สั่งตัดตามขนาด และสั่งประกอบโครงอลูมิเนียมโปรไฟล์ตามแบบลูกค้ารับน้ำหนักสูงสุดต่อ 1 เมตร - Point Load (รับแรงเฉพาะจุด) = 120 kg - Distributed Load (รับแรงกระจายเฉลี่ย) = 190 kg
เอกสารและ CAD
ตารางเทียบรหัสยี่ห้ออื่น
| ยี่ห้อ | รหัสยี่ห้ออื่น | แทนด้วย | รูป | รหัส AIC | ใช้แทนได้แค่ไหน | หมายเหตุ |
|---|---|---|---|---|---|---|
| TRUSCO | XV-4040V |
|
ADZ-44 | ใช้แทนได้ | ขนาดและรูปแบบใกล้เคียง |
ขนาดที่เลือกยังไม่มีรหัสเทียบ
ชื่อยี่ห้อและรหัสสินค้าเป็นของเจ้าของเครื่องหมายการค้า ใช้เพื่ออ้างอิงเท่านั้น · ไม่แน่ใจสอบถามทีมงาน AIC ก่อนสั่ง
