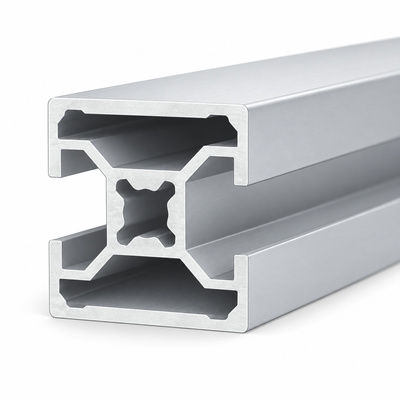

อลูมิเนียมโปรไฟล์ 30x30mm T-Nut ปิดร่อง 2ด้าน H
ซีรีส์ 30 · T-Nut
เลือกสเปกของคุณ
ชิ้นส่วนในชุด
จำนวนที่แสดงคือจำนวนต่อชุดหนึ่งชุด
ข้อมูลจำเพาะ
30x30 mmหน้าตัด
30ซีรีส์
T-Nutชนิดร่อง
- หน้าตัด
- 30x30 mm
- ซีรีส์
- 30
- ชนิดร่อง
- T-Nut
- ความกว้างร่อง
- 8 mm
รับน้ำหนักสูงสุด (โครง 1×1 ม. แอ่นไม่เกิน 1 มม.)
| รับแรงเฉพาะจุด (Point Load) | รับแรงกระจาย (Distributed Load) | |
|---|---|---|
| 38 kg | 77 kg |
รายละเอียดสินค้า
อลูมิเนียมโปรไฟล์ 30x30mm T-Nut ปิดร่อง 2ด้าน H สำหรับประกอบโครงโต๊ะ ชั้นวาง โครงเครื่องจักร และชุดโครงสร้าง รุ่นปิดร่องช่วยเก็บผิวด้านที่ไม่ต้องใช้ร่องยึดอุปกรณ์ ความยาวตามรายการ 4000 มม. เลือกหน้าตัด ซีรีส์ และจำนวนด้านเปิดร่องให้ตรงกับแบบ ใช้ฉากยึด ทีนัท และอุปกรณ์ที่เข้ากับร่องโปรไฟล์ พร้อมพิจารณาระยะพาดและภาระใช้งานของโครงก่อนประกอบ.
เอกสารและ CAD
ตารางเทียบรหัสยี่ห้ออื่น
| ยี่ห้อ | รหัสยี่ห้ออื่น | แทนด้วย | รูป | รหัส AIC | ใช้แทนได้แค่ไหน | หมายเหตุ |
|---|---|---|---|---|---|---|
| TRUSCO | XA-3030CH-4000 |
|
AAZ-33H | ใช้แทนได้ | ขนาดและรูปแบบใกล้เคียง |
ขนาดที่เลือกยังไม่มีรหัสเทียบ
ชื่อยี่ห้อและรหัสสินค้าเป็นของเจ้าของเครื่องหมายการค้า ใช้เพื่ออ้างอิงเท่านั้น · ไม่แน่ใจสอบถามทีมงาน AIC ก่อนสั่ง
